Razumijevanje kugličnih ležajeva kutnog kontakta: sveobuhvatni vodič

I. Uvod u kugle kuglične ležajeve u kutnim kontaktima

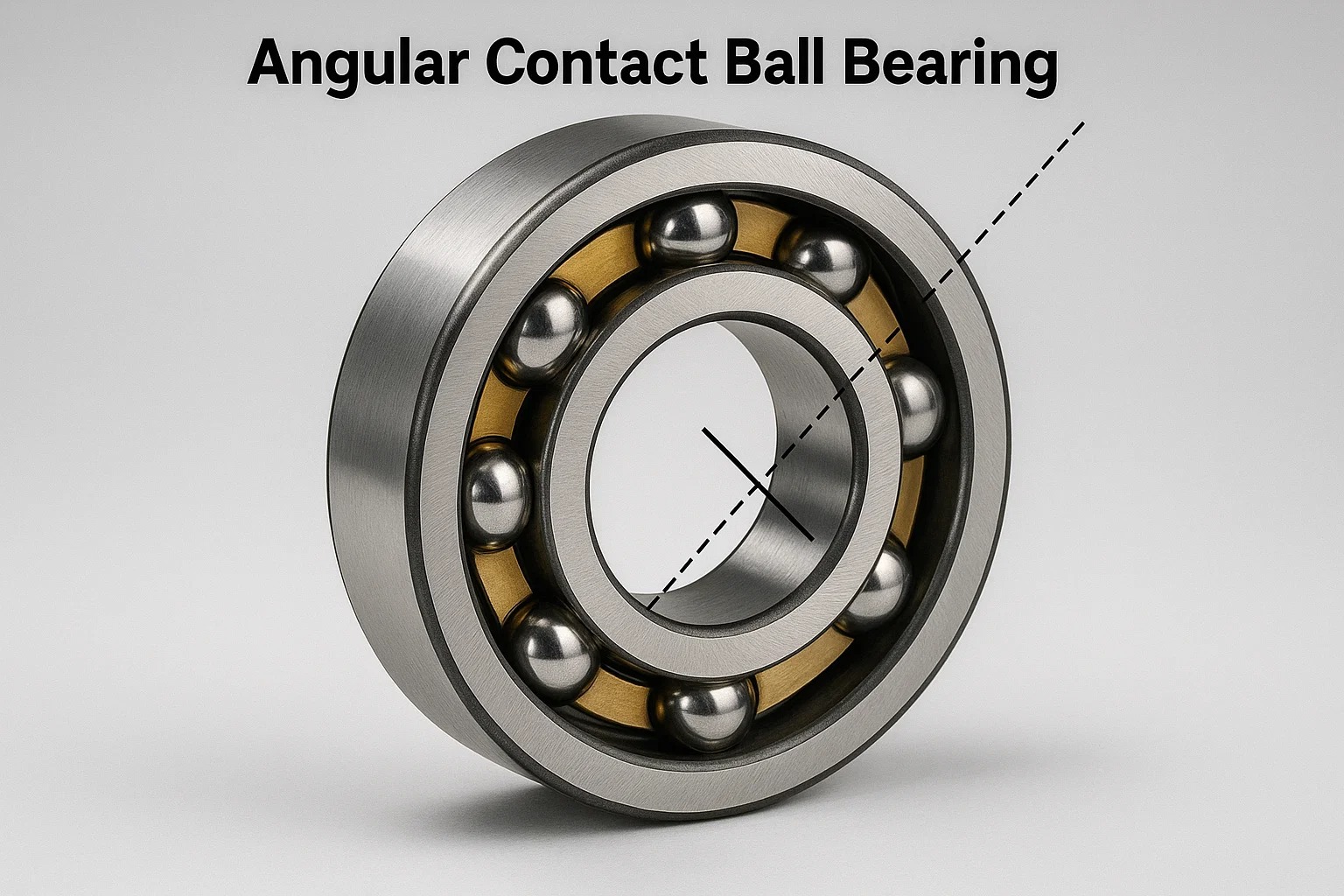

1. Što je kutni kuglični ležaj?

An kuglični ležaj u kutnom kontaktu je specijalizirana vrsta ležaja valjanih elemenata izrađenog za smještaj i radijalna i aksijalna opterećenja istovremeno . Za razliku od kugličnih ležajeva dubokih utilia, koji prvenstveno upravljaju radijalnim opterećenjima, kutni kontaktni ležajevi

imaju precizno projektirani kontaktni kut između unutarnjih i vanjskih utrka i kuglica. Ovaj kut je ono što im omogućuje da učinkovito podržavaju aksijalne sile u jednom smjeru, osim radijalnih sila.

  • Definicija i osnovna funkcija: U svojoj jezgri, kutni kuglični ležaj u kutnom kontaktu olakšava rotacijsko gibanje dok precizno kontrolira relativni položaj komponenti stroja. Njegov jedinstveni dizajn omogućuje mu da nosi opterećenja koja djeluju pod kutom prema osi ležaja. Ova je sposobnost ključna u primjenama u kojima su prisutni i bočni i potisni sile, što ih čini idealnim za različite industrijske i automobilske namjene.

  • Ključne značajke i karakteristike dizajna: Definirajuća značajka ovih ležajeva je kontaktni kut , što je kut između linije koja povezuje kontaktne točke lopte s trkačkim putevima u radijalnoj ravnini i liniju okomito na osi ležaja. Ovaj kut može varirati, obično se kreće od 15 do 40 stupnjeva , ovisno o specifičnom dizajnu ležaja i namjeravanoj primjeni. Viši kontaktni kut općenito osigurava veći kapacitet aksijalnog opterećenja, dok je manji kut prikladniji za brze primjene s nižim aksijalnim opterećenjima.

Značajka Opis
Kontaktni kut Ovo je kritični kut koji određuje udio radijalni nasuprot aksijalnom opterećenju . Obično se kreće od 15 ° (optimizirano za veliku brzinu i donja aksijalna opterećenja) do 40 ° (optimizirano za visoka aksijalna opterećenja). Veći kut znači veće potpornje aksijalnog opterećenja.
Dizajn koji se može odvojiti A Vanjski prsten često je odvojiv iz unutarnjeg prstena i sklopa lopte. Ova značajka dizajna pojednostavljuje postupak ugradnje i omogućava precizan odabir određenih unutarnjih zazora ili primjenu unaprijed tijekom instalacije.
Jednosmjerno aksijalno opterećenje Stiard jednoredni Kuglični kuglični ležajevi za kontakt dizajnirani su za smještaj aksijalno opterećenje samo u jednom smjeru . Za obradu aksijalnih opterećenja iz oba smjera, obično se koriste u dupleks aranžmani (upareni setovi) ili AS ležajevi s dvostrukim redom .
Visoka preciznost Ti se ležajevi proizvode do vrlo tijesnih tolerancija, osiguravajući Visoka točnost trčanja i minimalno trčanje . Ova je preciznost ključna za zahtjevne primjene, poput onih koje se nalaze u strojnim vretenama alata, gdje čak i mikroskopska odstupanja mogu utjecati na performanse.
Krutost Kad je pravilno unaprijed učitan , kutni kuglični ležajevi kutni nude izuzetno visoka krutost . To minimizira otklon osovine pod opterećenjem i značajno poboljšava ukupne performanse sustava, posebno u precizno-kritičkim aplikacijama gdje je stabilnost najvažnija.

2. Zašto odabrati kuglične ležajeve u kutnim kontaktima?

Kuglični ležajevi kutnog kontakta odabrani su za njihove vrhunske performanse u određenim radnim uvjetima u kojima bi ostale vrste ležaja mogle pasti.

  • Prednosti u odnosu na ostale vrste ležaja:

    • Kombinirani opterećenje: Njihova najznačajnija prednost je sposobnost učinkovitog nošenja a kombinacija radijalnih i aksijalnih opterećenja istovremeno. To ih razdvaja od kugličnih ležajeva dubokih utora (prvenstveno radijalnih) ili potisnih ležajeva (prvenstveno aksijalni).
    • Sposobnost velike brzine: Zbog njihove optimizirane unutarnje geometrije, precizne proizvodnje i često lakših dizajna kaveza (npr. Poliamida ili fenolne smole), oni mogu raditi pri vrlo visokim brzinama rotacije s smanjenom proizvodnjom topline.
    • Visoka preciznost i krutost: Nude izvrsnu točnost trčanja i krutost, što ih čini idealnim za aplikacije koje zahtijevaju precizno pozicioniranje, minimalni odboj i nisku vibraciju. Kada se koriste u unaprijed učitanim konfiguracijama, oni mogu praktički eliminirati unutarnji klirens, što dovodi do izuzetne krutosti.
    • Svestrane konfiguracije: Dostupan u jednoredni, dvostruki redak i kontaktni dizajni u četiri točke , oni se mogu kombinirati u dupleks aranžmani (licem u lice, unazad ili tiem) kako bi se dodatno poboljšala nosivost, krutost i sposobnost rukovanja trenucima prevrtanja.

  • Prijave gdje se izvrsno snalaze: Ti se ležajevi često nalaze u okruženjima koja su zahtjevna visoka preciznost, velike brzine i rukovanje značajnim aksijalnim silama . Njihova sposobnost podržavanja kombiniranih opterećenja čini ih neophodnim u raznim zahtjevnim strojevima. Uobičajene prijave uključuju:

    • Strojni vretena alata: Ključno za precizno rezanje i mljevenje.
    • Automobilski prijenosi i ležajevi kotača: Rukovanje i težinom vozila i sile zavoda.
    • Crpke i kompresori: Podržavajuće rotirajuće osovine pod kombiniranim tekućinama i mehaničkim opterećenjima.
    • Električni motori: Posebno u većim, brzim dizajnom.
    • Robotika: Osiguravanje točnog i ponovljivog pokreta u robotskim zglobovima i pokretačima.

Ii. Razumijevanje dizajna i funkcionalnosti

1. Kako djeluju kutni kontaktni ležajevi

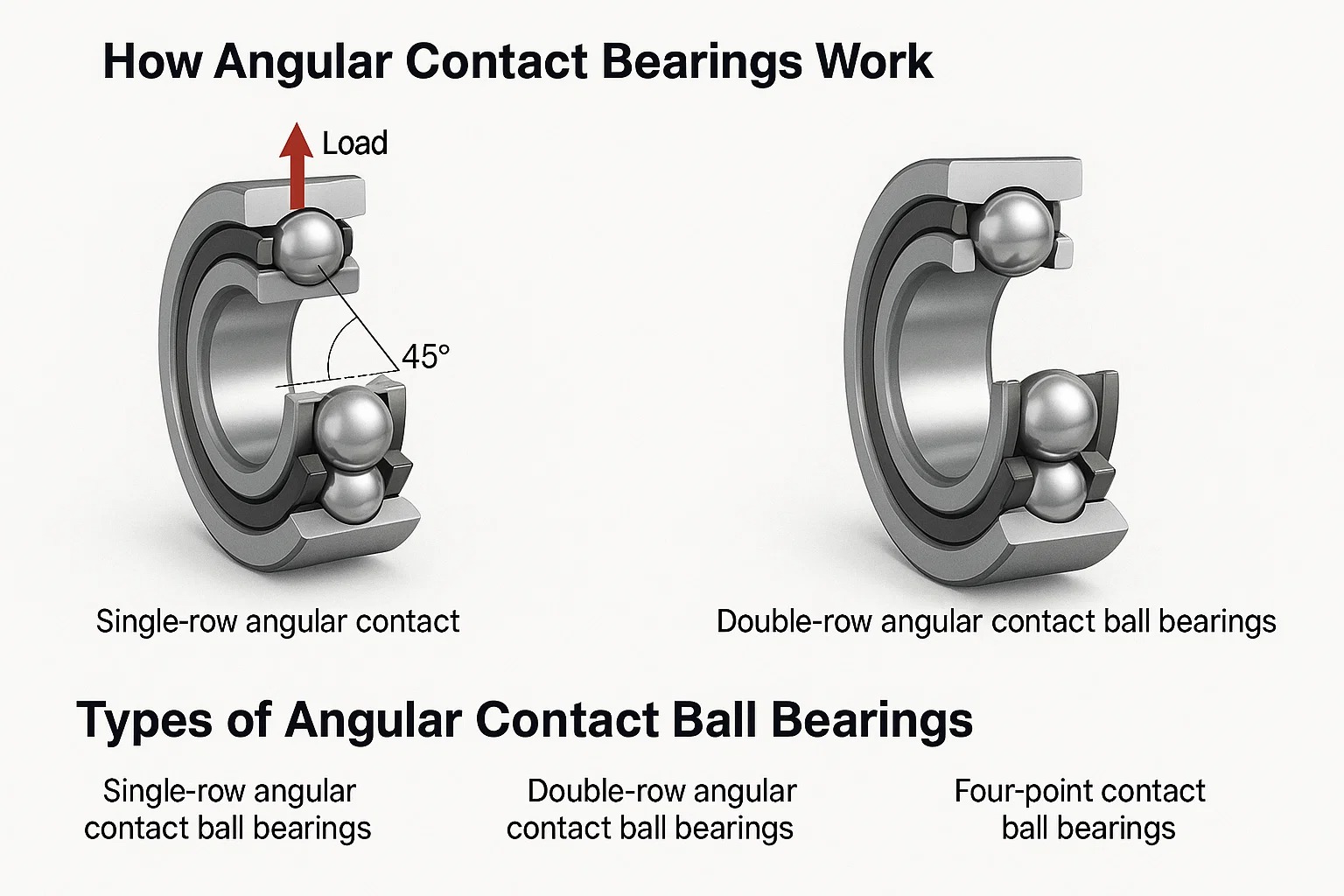

Operativni princip kutnog kontaktnog kugličnog ležaja šarki na njemu kontaktni kut , što diktira kako se opterećenja distribuiraju i podržavaju.

  • Objašnjenje kontaktnog kuta: Kad se opterećenje, posebno aksijalno opterećenje, nanosi na kutni kuglični ležaj, kuglice se malo pomaknu duž trkačkih staza. Ovaj pomak stvara eliptično kontaktno područje između svake lopte i unutarnjih i vanjskih trkačkih puteva. A kontaktni kut je kut formiran linijom kroz sredinu ove kontaktne elipse i crtu okomito na osi rotacije ležaja. Ovaj je kut temeljni jer određuje udio primijenjenog opterećenja koje se radi aksijalno nasuprot radijalno. Na primjer, a veći kontaktni kut (npr. 40 °) znači da je ležaj bolje opremljen za rukovanje težim aksijalnim opterećenjima, dok je a manji kut (npr. 15 °) je prikladniji za brze primjene gdje su prevladavajuća radijalna opterećenja, a aksijalna opterećenja lakša.

  • Distribucija i podrška opterećenja: Kuglice u kutnom kontaktnom ležaju obično su ispod a unaprijed (bilo svojstveno proizvodnji ili primijenjenim tijekom instalacije). Ovaj prednaprezanje osigurava kontinuirani kontakt s oba trkačka staza, čak i pod različitim opterećenjima, što je ključno za visoku krutost i za sprečavanje klizanja kuglica, posebno pri velikim brzinama. Kada se primijeni kombinirano radijalno i aksijalno opterećenje, sile se učinkovito prenose kroz kuglice pod kontaktnim kutom, učinkovito distribuirajući napon na većem području od čisto radijalnog ležaja. Ovaj dizajn pruža vrhunsku potporu i stabilnost u složenim uvjetima opterećenja.

2. Vrste kugličnih ležajeva kutnog kontakta

Kuglični ležajevi kutnog kontakta dolaze u različitim konfiguracijama, a svaka je prikladna za različite kapacitete opterećenja, zahtjeve krutosti i zahtjeve za aplikacijom.

  • Kuglični ležajevi u kutu s jednim redom: To su najčešća vrsta i mogu se prilagoditi aksijalnim opterećenjima u samo jedan smjer . Zbog ove jednosmjerne kapacitete aksijalnog opterećenja, za podupiranje aksijalnih opterećenja u oba smjera ili za postizanje veće krutosti i upravljanje trenutcima prevrtanja, često se koriste u dupleks aranžmani . Oni uključuju montiranje dva jednokratna ležaja zajedno kao podudarni par.

    Dupleks aranžman Opis Ključne karakteristike
    Licem u lice (df) Dva ležaja su montirana sa svojim širim licima zajedno, tako da se kontaktne linije konvergiraju prema osi ležaja. Dobra krutost, može se nositi s prevrtanjem trenutaka, sposobnosti umjerene brzine.
    Unazad (db) Dva ležaja su montirana sa njihovim užim lica zajedno, tako da se kontaktne linije odvajaju od osi ležaja. Maksimalna krutost , Izvrsno za rukovanje trenucima prevrtanja, idealno za vretena visoke preciznosti.
    Tiem (dt) Dva ležaja su montirana u istom smjeru, s njihovim kontaktnim linijama paralelnim. Dizajniran za Izuzetno visok aksijalni opterećenje u jednom smjeru , opterećenje se ravnomjerno dijeli.

  • Kuglični ležajevi s dvobojem kutnih kontakta: Ovi ležajevi u osnovi kombiniraju dva jednokratna kutna kontaktna ležaja u jednu jedinicu. Dizajnirani su za smještaj Aksijalno opterećenje u oba smjera i često se biraju kada je potreban kompaktni dizajn s visokom krutošću, što eliminira potrebu za odvojenim dupleksnim aranžmanima. Dostupni su s različitim unutarnjim dizajnom i kutovima kontakta kako bi odgovarali specifičnim potrebama.

  • Kuglični ležajevi za kontakt s četiri točke: Ovo su jedinstveni jednokratni kutni kuglični ležajevi s utrkama na kojima se nalaze trkačke staze dizajnirane za podršku Aksijalno opterećenje u oba smjera . Unutarnji prsten se obično podijeli, a postoje četiri kontaktne točke između loptica i trkačkih puteva (dva na unutarnjem prstenu, dva na vanjskom prstenu). Ovaj dizajn omogućuje im da se obrate obrnuto aksijalno opterećenje, a pritom zauzimaju manje aksijalnog prostora od dva jednokratna ležaja. Posebno su korisni za primjene s povremenim ili naizmjeničnim aksijalnim opterećenjima, nudeći kompaktno i učinkovito rješenje.

Iii. Ključne značajke i prednosti

Kuglični ležajevi kutnog kontakta visoko su cijenjeni u raznim industrijama zbog različitih prednosti performansi. Njihov dizajn omogućuje im da se izvrše u situacijama koje zahtijevaju velike kapacitete opterećenja, izuzetnu brzinu i precizan rad.

1. Veliki opterećenje

Kuglični ležajevi kutnog kontakta izrađeni su za obradu značajnih opterećenja, posebno kada su ta opterećenja kombinacija sila.

  • Aksijalno i radijalno rukovanje opterećenjem: A kontaktni kut Je li primarni faktor određuje koliko učinkovito kutni kontaktni ležaj može upravljati aksijalnim i radijalnim opterećenjima. Ležajevi sa veći kontaktni kutovi (npr. 40 stupnjeva) optimizirani su za teža aksijalna opterećenja, što ih čini pogodnim za primjene tamo gdje je prisutan značajan potisak. Suprotno tome, oni s Manji kontaktni kutovi (npr., 15 stupnjeva) bolje su prikladnije za veće brzine i primjene gdje prevladavaju radijalna opterećenja. Ovaj specifični dizajn omogućava učinkovit prijenos sila s rotirajuće osovine kroz kuglice do stacionarnog kućišta ili obrnuto, učinkovito distribuirajući stres.

  • Kombinacije učitavanja: Jedna od najvećih snaga ovih ležajeva je njihova sposobnost upravljanja kombinirana opterećenja , koji su mješavina radijalnih i aksijalnih sila. To je ključno u mnogim industrijskim primjenama u kojima strojevi doživljavaju složene, višesmjerne sile. Kad su dva kutna kontaktna ležaja montirana u a dupleks aranžman (DB ili DF), njihov kombinirani aksijalni opterećenje značajno je poboljšan i dobivaju mogućnost podržavanja trenutaka prevrtanja, koji su kritični u aplikacijama poput strojnih vretena za alatne alate.

2. velike brzine

Dizajn kutnih kugličnih ležajeva kutnih kontakta čini ih izuzetno prilagođenim za rad brzih brzina, što je ključni zahtjev u mnogim modernim strojevima.

  • Razmatranja dizajna za aplikacije velike brzine: Da bi se smanjila stvaranje topline od trenja i osigurala stabilnost pri visokim RPM-ima, ležajevi namijenjeni brzim aplikacijama obično imaju Manji kontaktni kutovi (oko 15-25 stupnjeva). Oni također često uključuju Kuglice s visokom preciznom , zajedno sa Optimizirani dizajni kaveza . Materijali za lakši kavez, poput fenolna smola ili poliamid , često se koriste za smanjenje mase i inercije, što dodatno doprinosi niže trenja i topline. Uz to, minimalno unaprijed se primjenjuje u dizajnu velike brzine kako bi se spriječilo prekomjerno nakupljanje topline koji bi mogli ugroziti performanse i životni vijek.

  • Zahtjevi za podmazivanje: Pravilno podmazivanje najvažnije je za održavanje brzih performansi i produljenje vijek trajanja ležaja. To često uključuje korištenje specijaliziranih ulja ili masti s odgovarajućom viskoznošću i aditivima koji mogu izdržati visoke temperature i sile smicanja bez raspada. U nekim ekstremnim aplikacijama velike brzine, napredni sustavi za podmazivanje poput podmazivanje naftom su zaposleni. Ovi sustavi osiguravaju konstantnu, precizno izmjerenu opskrbu svježeg maziva, istovremeno pomažući u otklanjanju topline, učinkovito hladeći ležaj tijekom rada.

3. Preciznost i krutost

Kuglični ležajevi kutnog kontakta često su odabrani za aplikacije gdje se točnost i krutost ne mogu pregovarati.

  • Prijave koje zahtijevaju visoku točnost: Ti su ležajevi neophodni u aplikacijama gdje precizno pozicioniranje i minimalno trčanje su najvažniji. Primarni primjer je Strojno vretena za alatne alate , gdje alat za rezanje mora održavati ekstremnu točnost kako bi se stvorio dijelovi s tijesnim tolerancijama i visokokvalitetnim površinskim završnim obradama. Slično, u robotske ruke , Precizno kretanje zglobova, olakšano tim ležajevima, ključno je za točne zadatke manipulacije i montaže.

  • Minimiziranje otjecanja i otklona: Svojstveni dizajn kutnih kontaktnih ležajeva, posebno ako se koristi u unaprijed učitani dupleksni aranžmani , pruža izuzetno krutost . Unaprijed učitavanje učinkovito eliminira unutarnje klirense unutar ležaja, što znači minimalno odstupanje pod opterećenjem. Ova visoka krutost i rezultirajuća vrlo niska propuštanja (odstupanje od istinske rotacije) izravno dovode do poboljšane točnosti obrade, poboljšane ukupne performanse sustava i smanjene vibracije, pridonoseći stabilnijem i pouzdanijoj operaciji.

Iv. Primjene kutnih kugličnih ležajeva kutnih kontakta

Kuglični ležajevi kutnih kontakta nalaze se u širokom nizu industrija i strojeva zbog svoje svestrane i izuzetne karakteristike performansi. Njihova sposobnost rukovanja kombiniranim opterećenjima, velike brzine i ponude velike preciznosti čini ih neophodnim u mnogim kritičnim primjenama.

1. Alati za stroj

Alati za stroj možda su jedno od najkritičnijih okruženja za kugle kuglične ležajeve u kutnim kontaktima, koje zahtijevaju najvišu razinu preciznosti i krutosti.

  • Podrška vretena: Ovo je glavna aplikacija. A vreteno Strojevog alata je srce njegovog rada, gdje se alat za rezanje ili radni komad okreće. Ova vretena zahtijevaju ležajeve koji mogu izdržati izuzetno visoke brzine rotacije, teške sile rezanja (i radijalne i aksijalne) i održavati preciznost na razini mikrona kako bi se osigurala točnost obrađenog dijela. Kuglični ležajevi kutnog kontakta, često raspoređeni u vrlo ukočenom podudarni setovi (npr., tri ili četiri ležaja u konfiguraciji tiema/dupleksa), osigurajte potrebnu krutost, minimalno otpuštanje i prigušivanje karakteristike ključne za precizno mljevenje, mljevenje i skretanje.
  • Precizna obrada: Izravni utjecaj ovih ležajeva na kvalitetu konačnog proizvoda ne može se precijeniti. Njihova sposobnost da minimiziraju otjecanje (odstupanje od istinske rotacije) i odstupanje izravno znači kvalitetnije obrađene dijelove s čvršćim tolerancijama, vrhunskim površinskim završnim obradama i smanjenim brbljanjem, što dovodi do značajnih poboljšanja u učinkovitosti proizvodnje i integriteta proizvoda.

2. Robotika

Robotika, posebno u naprednoj proizvodnji i automatizaciji, uvelike se oslanja na preciznu i izdržljivu kontrolu pokreta koju nude kutni kuglični ležajevi kugli.

  • Zglobovi i pokretači: Robotske ruke i manipulatori koriste kugle kuglice u kutnim kontaktima u svojim zglobovi i pokretači Da bi se postigli precizni, ponovljivi pokreti. Ovi ležajevi podržavaju složena kombinirana opterećenja (aksijalna, radijalna i trenuci) generirana tijekom dinamičkog rada, što značajno pridonosi ukupnoj krutosti, točnosti i glatkom gibanju robotskog sustava.
  • Pokret visoke preciznosti: U aplikacijama poput kirurških robota, robota za industrijsku montažu ili inspekcijskih sustava, glatko, bez povratne i točne pokreta koje olakšavaju ovi ležajevi najvažnije je za uspješan i pouzdan rad. Oni osiguravaju da su robotski pokreti točni, što je od vitalnog značaja za osjetljive ili vrlo ponavljajuće zadatke.

3. Automotiva

Automobilska industrija koristi kutne kuglice za kontaktne kontakte u brojnim ključnim komponentama gdje su neophodni kapacitet pouzdanosti i prenošenja opterećenja.

  • Ležajevi kotača: Mnogo moderne automobile ležajevi kotača su integrirane kutne jedinice kuglice za kontakt. Ove su jedinice izrađene za obradu značajnih radijalnih opterećenja od težine vozila, kao i značajna aksijalna opterećenja nastala tijekom zavoja, kočenja i ubrzanja. Dizajnirani su za dug životni vijek i minimalno održavanje.
  • Komponente prijenosa: U nekom automobilu prijenosi i razlike, kutni kontaktni ležajevi koriste se za podupiranje osovina koje doživljavaju i radijalna opterećenja iz zupčanika i potisnu opterećenja iz spiralnih ili nagibnih zupčanika. Njihova sposobnost upravljanja kombiniranim silama osigurava učinkovit prijenos energije i glatko djelovanje pogonskog sklopa.

4. Zrakoplovstvo

Aerospace industrija postavlja izuzetno visoke zahtjeve za pouzdanošću komponente, učinkovitosti težine i performansa u teškim uvjetima, što je kutni kuglični ležajevi u kutnim kontaktima.

  • Aplikacije motora: U motorima zrakoplova kutni kontaktni kuglični ležajevi koriste se u raznim odjeljcima, uključujući Komponente mjenjača, dodatni pogoni, pa čak i glavne osovine . Ovdje moraju izdržati ekstremne temperature, vrlo visoke brzine rotacije i zahtjevne uvjete opterećenja, često s preciznim zahtjevima za ravnotežu.
  • Upravljački sustavi: Nalaze se i u kritičnim zrakoplovima upravljačke površine, mehanizmi za slijetanje i drugi sustavi za aktiviranje gdje se pouzdanost, preciznost i nisko trenje ne mogu pregovarati za sigurne i učinkovite operacije leta.

Evo sažetke tablice aplikacija:

Industrija Područja primarne primjene Ključne pogodnosti koje pružaju ležajevi
Strojni alati Vretena, rotacijski stolovi, olovni vijci Visoka preciznost, visoka krutost, nisko odbacivanje, vrhunska površinska završna obrada na dijelovima
Robotika Zglobovi, pokretači, hvatači Precizno kretanje, visoka ponovljivost, kompaktni dizajn, kombinirani potpora opterećenja
Automobilski Čvorišta kotača, prijenosi, diferencijal Visoka pouzdanost, kombinirani radijalni i aksijalni opterećenje, dugi radni vijek
Aerospace Motorski mjenjači, upravljački sustavi, pokretači Sposobnost velike brzine, ekstremna temperaturna tolerancija, kritična pouzdanost

V. Materijali i proizvodnja

Na performanse, izdržljivost i životni vijek kugličnih ležajeva kutnog kontakta duboko utječu materijali iz kojih su izrađeni i preciznost kojom se proizvode. Ti čimbenici diktiraju sposobnost ležaja da izdrže opterećenja, brzine i uvjete okoliša.

1. Materijali nosača

Izbor materijala za ležajeve prstenove i kuglice presudan je za određivanje njegove snage, otpornosti na habanje i života umora.

  • Čelične vrste (npr. Krome čelika, nehrđajući čelik):

    • Chrome Steel (AISI 52100 / 100CR6): Ovo je najčešći i široko korišteni materijal za nošenje prstenova i kuglica u standardnim industrijskim primjenama. To je čelik s kromom visokog ugljika poznat po svom Izvrsna tvrdoća, vrhunska otpornost na habanje i život velikog umora . Njegova dosljedna performanse i isplativost čine ga izborom za veliku većinu ležajnih aplikacija.
    • Nehrđajući čelik (npr. AISI 440C): Koristi se prvenstveno u aplikacijama gdje otpor korozije najvažnije je, kao što je u industriji prerade hrane, medicinskoj opremi, morskom okruženju ili u postavkama izloženim oštrim kemikalijama. Iako nude dobru otpornost hrđe i bojenja, njegova nosivost i vijek umora uglavnom su niži od one kod kromiranog čelika u sličnim uvjetima.

  • Keramičke mogućnosti:

    • Silikonski nitrid (Si3n4) Keramičke kuglice: To su sve više specificirani za kutne kuglice visokih performansi, posebno u aplikacije velike brzine . Keramičke kuglice nude nekoliko značajnih prednosti u odnosu na čelik:
      • Lakša težina: Znatno su lakši od čeličnih kuglica, što drastično smanjuje centrifugalne sile pri velikim brzinama. To dovodi do manje trenja, niže stvaranje topline i duže učinkoviti podmazati život .
      • Veća krutost i tvrdoća: Keramičke kuglice mnogo su čvršće i teže od čelika, što doprinosi povećanoj krutosti ležaja i poboljšanoj otpornosti na habanje.
      • Ne-magnet i električno izolirajući: Oni su ne-magnetski i mogu djelovati kao električni izolator, što ih čini idealnim za primjene gdje bi zalutale električne struje mogle oštetiti ležaj.
      • Ležajevi s keramičkim kuglicama često se nazivaju "Hibridni ležajevi" Jer kombiniraju keramičke valjane elemente sa čeličnim prstenima.

2. Materijali u kavezu

A kavez (ili držač) je ključna komponenta koja održava valjane elemente (kuglice) razdvojene i podjednako raspoređene oko trkačkih staza. Njegov materijal utječe na sposobnost brzine ležaja, razinu buke, učinkovitost podmazivanja i ukupni životni vijek.

  • Čelični kavez:
    • Očasti čelični kavez: Oni su uobičajeni za ležajeve opće namjene. Oni jesu robustan, izdržljiv , i pogodno za umjerene brzine i temperature. Njihova isplativost čini ih popularnim izborom za širok raspon aplikacija.
    • Obrađeni čelični kavezi: Ponudite veću čvrstoću i koriste se u zahtjevnijim primjenama, posebno tamo gdje su prisutna velika opterećenja ili vibracije.
  • Mesingani kavezi:
    • Spremljeni mesingani kavezi: To se često preferiraju za veće brzine i temperature Zbog svoje izvrsne snage, superiorne mazivo (koja smanjuje trenje) i sposobnost da izdrže vibracije. Oni su također manje osjetljivi na oštećenja od određenih vrsta onečišćenja.
  • Polimerni kavezi (npr. Polyamid, Zaviriti):
    • Oni Lagani kavezi su izvrsni za Vrlo velike brzine aplikacije Zbog njihovog niskog trenja, smanjene buke i sposobnosti rada uz minimalno podmazivanje. Međutim, oni imaju određena temperaturna ograničenja i možda nisu prikladna za izuzetno visokotemperaturna okruženja. PEEK (polieter eter keton) nudi višu temperaturnu otpornost od standardnog poliamida.

Evo razgradnje uobičajenih materijala za kavez:

Vrsta materijala u kavezu Karakteristike Tipične primjene
Žigosani čelik Robusna, isplativa, dobra za opće aplikacije, umjerene brzine i temperature. Opći industrijski strojevi, automobil.
Jakirani mesing Visoka čvrstoća, dobra podmazivanje, otpornost na vibraciju, pogodna za veće brzine i temperature. Strojni vretena za alatne alate, crpke, industrijska oprema visokih performansi.
Polyamid (najlon) Lagano, nisko trenje, mirniji rad, dobar za vrlo velike brzine, niže granice temperature. Električni motori, mali strojevi, brze primjene u kojima se upravlja toplinom.
PEEK Lagana, izvrsna za vrlo velike brzine i veće temperature od poliamida, kemijske otpornosti. Aerospace, specijalizirani strojevi velike brzine, medicinska oprema, zahtjevna industrijska upotreba.

3. Proizvodnja

Preciznost i ukupna kvaliteta kutnih kugličnih ležajeva u kutu izravni su rezultat visoko naprednih i pažljivo kontroliranih proizvodnih procesa.

  • Precizno mljevenje i završetak: Oba trkača (žljebovi u unutarnjim i vanjskim prstenima) i kuglice su podvrgnute više faza precizno mljevenje i superfiniranje . Ovaj postupak s više koraka osigurava izuzetno glatke površine, izuzetno uske dimenzijske tolerancije i optimalnu geometrijsku točnost. Ovi su čimbenici kritični za postizanje visoke preciznosti, minimiziranje stvaranja trenja i topline, smanjenje buke i vibracija, te u konačnici, proširenje vijek trajanja ležaja. Sve nesavršenosti u ovoj fazi mogu dovesti do preranog neuspjeha.

  • Kontrola kvalitete: Kroz cijeli proces proizvodnje, od inspekcije sirovina do konačnog proizvoda, rigorozne provjere kontrole kvalitete implementiraju se. To uključuje:

    • Dimenzionalni pregled: Osiguravanje preciznih mjerenja svih komponenti.
    • Analiza površinske završne obrade: Provjera glatkoće trkačkih puteva i kuglica.
    • Ispitivanje tvrdoće: Potvrđujući otpornost materijala na deformaciju i habanje.
    • Ispitivanje buke i vibracija: Ležaji se često testiraju na neprihvatljive razine buke ili uzorke vibracija koji bi mogli ukazivati ​​na unutarnje nedostatke.
    • Svaki se ležaj pažljivo pregledava i često se podvrgava konačnoj provjeri performansi kako bi se osiguralo da ispunjava stroge standarde performansi i zahtjeve pouzdanosti prije nego što napusti tvornicu.

Vi. Instalacija i održavanje

Pravilna instalacija i tekuće održavanje apsolutno su ključni za maksimiziranje životnog vijeka, pouzdanosti i performansi kutnih kugličnih ležajeva. Čak i najkvalitetniji ležaj može prerano propasti ako se ne obrađuje, instalira ili održava pravilno.

1. Ispravne tehnike instalacije

Netočna instalacija je, nažalost, jedan od vodećih uzroka neuspjeha prijevremenog ležaja. Uzimanje vremena za praćenje najboljih praksi može spriječiti značajne stanke i skupe popravke.

  • Rukovanje i montaža:

    • Čistoća je najvažnija: Uvijek se nosite ležajevi u pažljivo čistom okruženju. Čak i sitne čestice prašine, prljavštine ili metalnih strugotina mogu djelovati kao abrazivi, uzrokujući značajna oštećenja na precizno-zemljama površinama trkačkih staza i kuglica, što dovodi do preranog habanja i neuspjeha.
    • Primjena kontrolirane sile: Nikada ne nanosite silu izravno na vanjski prsten kada pokušavate montirati ležaj na osovinu. Suprotno tome, ne primjenjujte silu na unutarnji prsten pri postavljanju ležaja u kućište. Korištenje pogrešnog prstena za primjenu sile može Brinell (dent) trkačke staze ili deformirati komponente ležaja. Umjesto toga, koristite odgovarajuće alati za montažu poput grijača ležaja (za toplinsko širenje), hidrauličkih preša ili specijaliziranih udarnih rukava koji osiguravaju da se sila ravnomjerno nanese i izravno na ispravan nosački prsten (onaj koji je postavljen).
    • Precizno usklađivanje: Osigurajte da je ležaj savršeno poravnan tijekom procesa ugradnje. Neispravljanja, čak i neznatno, može dovesti do neravnomjerne raspodjele opterećenja kroz kotrljajuće elemente, stvarajući prekomjernu toplinu, povećanje trenja i uzrokujući preuranjeno lokalizirano habanje koje drastično skraćuje život.

  • Izbjegavanje oštećenja: Izbjegavajte bilo kakvu čekiću ili pretjeranu silu udara tijekom ugradnje. Takve akcije mogu lako deformirati nosačke prstenove, trkačke staze ili kuglice, što dovodi do Brinellinga (trajnih udubljenja), pukotina ili drugih oblika štete koji ugrožavaju integritet ležaja i drastično skrati svoj životni vijek. Uvijek prioritet kontroliranim, čak i silom.

2. Podmazivanje

Podmazivanje je životno djelo ležaja. Važno je za smanjenje trenja između valjanih elemenata i trkačkih staza, sprječavanje habanja, raspršivanje topline nastale tijekom rada i pružanje zaštite od korozije.

  • Podmazivanje masti u odnosu na ulje: Izbor između masti i ulja uvelike ovisi o određenim radnim uvjetima i zahtjevima za primjenu.
Mazivo Karakteristike Idealne aplikacije Razmatranja
Podmazati • Simplistic application<br>• Clean operation<br>• Stays in place well • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings • Limited heat dissipation<br>• Re-podmazivanje intervals are crucial
Ulje • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles • Zahtijeva složenije sustave za brtvljenje i isporuku (npr. Ulje u zraku, cirkuliranje)
  • Intervali podmazivanja: Učestalost ponovnog podmazivanja (za mast) ili promjena/ dopunjavanja ulja ovisi o brojnim čimbenicima, uključujući radnu brzinu, temperaturu, primijenjeno opterećenje ležaja i specifičnu vrstu maziva. Uvijek slijedite preporuke proizvođača ležaja kao primarni vodič. Također je od vitalnog značaja da se toga sjetite Prekomjerno podmazivanje može biti jednako štetno kao i podmazivanje , što potencijalno dovodi do prekomjernog stvaranja topline uslijed pucanja, povećanog trenja, pa čak i oštećenja brtve.

3. Rješavanje problema uobičajena pitanja

Prepoznavanje znakova kvara na ranom ležaju može biti razlika između jednostavnog pošiljaka popravka i katastrofalne opreme, uštede značajnih troškova i zastoja.

  • Identificiranje neuspjeha ležaja: Uobičajeni pokazatelji koji sugeriraju problem ležaja uključuju:

    • Neobična buka: Mržiranje, cviljenje, cviljenje, zveckanje ili klikom zvuči često ukazuje na probleme podmazivanja, kontaminaciju, nošenje ili oštećenje na trkačkim putevima ili kotrljajućim elementima.
    • Prekomjerna vibracija: Povećanje razine vibracija, otkriveno opremom za analizu osjetilnog pregleda ili vibracije, snažan je pokazatelj oštećenja ležaja, neusklađenosti ili neravnoteže.
    • Nenormalna toplina: Prekomjerna stvaranje topline iz kućišta ležaja obično sugerira visoko unutarnje trenje, često zbog nedovoljnog podmazivanja, nepravilnog unaprijed (previše uskog) ili unutarnjeg oštećenja.
    • Povećano otpuštanje/igranje: Primjetna radijalna ili aksijalna igra (pokret) koja prije nije bila prisutna ukazuje na unutarnje trošenje, gubitak unaprijed ili ozbiljna oštećenja na komponentama ležaja.

  • Preventivno održavanje: Čvrsti program preventivnog održavanja ključ je za značajno širenje života i sprječavanje neočekivanih zastoja. Ključne komponente uključuju:

    • Redovne inspekcije: Vizualno provjerava znakove oštećenja, curenja ili prekomjerne nakupljanja prljavštine.
    • Analiza vibracija: Korištenje specijaliziranih alata za praćenje zdravstvenih trendova i otkrivanje ranih znakova propadanja.
    • Nadgledanje temperature: Redovito provjeravanje temperature stambenog prostora za identificiranje potencijalnih problema s pregrijavanjem.
    • Zakazano ponovno podmazivanje: Strogo se pridržavajući rasporeda podmazivanja podmazanja proizvođača i korištenjem ispravnog tipa i količine maziva.

Vii. Odabir pravog kuglica za kontakt

Odabir ispravnog kugličnog ležaja kutnog kontakta kritična je odluka koja izravno utječe na performanse, dugovječnost i isplativost vašeg strojeva. Pažljiva procjena nekoliko ključnih čimbenika ključna je kako biste osigurali da odaberete ležaj koji savršeno odgovara zahtjevima vaše aplikacije.

1. Čimbenici koje treba razmotriti

Odabir idealnog kugličnog ležaja kutnog kontakta uključuje sustavnu procjenu radnih uvjeta i zahtjeva za izvedbu. Pregledavanje bilo kojeg od ovih čimbenika moglo bi dovesti do preranog neuspjeha ili suboptimalnih performansi.

Faktor Opis
Zahtjevi za opterećenje Ovo je najvažnije. Morate točno odrediti i oba Jačina i smjer radijalnih opterećenja and aksijalno opterećenje . Je li aksijalno opterećenje jednosmjerno ili dvosmjerno? Postoje li značajna udarna opterećenja ili vibracije? Specifična kombinacija opterećenja izravno će utjecati na potreban kontaktni kut i bilo da je jedan ležaj ili a dupleks aranžman (npr. DF, DB, DT) je neophodno.
Brzina i radne uvjete Procijeniti Maksimalna radna brzina I željeni Faktor brzine (NDM) . Velike brzine često zahtijevaju manje kontaktne kutove, specijalizirane materijale u kavezu (poput PEEK ili poliamida) i specifične metode podmazivanja (npr. Podmazivanje ulja i zraka). Ono što je presudno, razmotrite Radni temperaturni raspon I okoliš (npr. Prisutnost korozivnih sredstava, prašine, vlage ili ekstremnih temperatura).
Precizno potrebe Odredite potrebne Točnost trčanja and krutost (krutost) vašeg sustava. Aplikacije poput strojnih vretena za alatne alate zahtijevaju izuzetno visoku preciznost, koje često zahtijevaju ležajeve veće preciznosti (npr. P4, P2), podudarne setove i pažljivo kontrolirano unaprijed kako bi se minimiziralo otpuštanje i odstupanje.
Ukočenost Koliko odstupanja može tolerirati prijavu pod opterećenjem? Ako su visoka krutost i minimalno kretanje osovine kritične, onda dupleks aranžmani (posebno konfiguracija unazad ili DB) bit će potrebna kako bi se pružila snažna podrška od trenutaka savijanja i aksijalnih pomaka.
Ograničenja prostora Dostupni aksijalni i radijalni prostor unutar kućišta i na osovini diktirat će dopuštene dimenzije ležaja (provrt, vanjski promjer, širina). To može utjecati na to da li je kompaktni jednoredni, dvoredni ili kontaktni ležaj u četiri točke najprikladniji izbor.
Očekivani život Izračunajte željeni životni vijek ležaja, obično izražen u satima ili milijunima revolucija. Ovaj izračun, na temelju dinamičkog ocjenjivanja opterećenja ( C ), Statička ocjena opterećenja ( C 0 ​ ) i ekvivalentno dinamičko opterećenje ( P ), vodit će odabir odgovarajuće veličine i vrste ležaja kako bi se ispunili ciljevi pouzdanosti.
Tip podmazivanja Na temelju brzine, temperature i intervala održavanja, odlučite hoće li podmazivanje or podmazivanje naftom je prikladniji. Velike brzine često zahtijevaju ulje za bolje rasipanje topline, dok Grease nudi jednostavniju primjenu i zadržavanje za mnoge standardne namjene.
Koštati Uravnotežite potrebne specifikacije performansi s proračunskim ograničenjima. Viši precizni razredi, specijalizirani materijali (poput keramike) i složeni dupleksni aranžmani obično dolaze uz veće troškove. Optimalni izbor uravnotežuje performanse s ekonomskom održivošću.

2. Sustav numeriranja ležaja

Razumijevanje sustava za numeriranje ili imenovanje proizvođača apsolutno je neophodno za točnu identifikaciju, zamjenu i odabir. To je "jezik" koji se koristi za opisivanje specifičnih karakteristika ležaja.

  • Razumijevanje oznake ležaja: Svaki tip ležaja i varijanta dodijeljeni su određeni Oznaka (broj dijela) od proizvođača. Ovaj alfanumerički kôd nije proizvoljno; Kodira vitalne podatke o ležaju. Obično uključuje detalje o:

    • Osnovne dimenzije: Poput promjera provrta, vanjskog promjera i širine.
    • Serija ležaja: Što ukazuje na dimenzijsku seriju, a ponekad i nosivost u odnosu na njegovu provrt.
    • Unutarnji dizajn: Određivanje kontaktnog kuta (npr. A, C, E), kaveznog materijala (npr., M, T, F), i unutarnjeg klirensa ili unaprijed.
    • Precizna klasa: Što ukazuje na točnost proizvodnje (npr. P6, P5, P4, P2, s P2 najvećom preciznošću).
    • Posebne značajke: Kao što su brtve, štitnici ili specifično podmazivanje.

  • Tumačenje kataloga proizvođača: Proizvođači nosača pružaju sveobuhvatne kataloge, kako u tisku i na mreži, koji služe kao neprocjenjivi resursi. Ovi katalozi detaljno opisuju svoje specifične sustave numeriranja i pružaju opsežne tehničke specifikacije za svaku oznaku ležaja. Pronaći ćete podatke o:

    • Dinamička ocjena opterećenja ( C ): Stalno radijalno opterećenje koje ležaj može izdržati za određeni vijek ocjenjivanja (obično 1 milijuna revolucija)
    • Statička ocjena opterećenja ( C 0 ​ ): Statičko radijalno opterećenje koje odgovara ukupnoj trajnoj deformaciji valjanog elementa i trkača na najteže stresnoj kontaktnoj točki.
    • Ograničavajuće brzine: Maksimalne dopuštene radne brzine s različitim metodama podmazivanja.
    • Dimenzije: Točna mjerenja provrta, vanjskog promjera i širine.
    • Preporučeni uvjeti rada: Smjernice za pravilnu primjenu. Poznavanje ovih kataloga ključno je za donošenje informiranih i točnih odluka o odabiru, osiguravajući da će odabrani ležaj biti obavljen kako se očekuje u namjeravanoj aplikaciji.

Zaključak

Ovaj sveobuhvatni vodič istražio je zamršeni svijet Kugli kuglični ležajevi kutni , osvjetljavajući svoj jedinstveni dizajn, raznolike aplikacije i značajne prednosti. Zaronili smo u ono što definira ove ležajeve, zašto su oni često preferirani izbor nad drugim vrstama i kako im njihova unutarnja mehanika omogućuje učinkovito upravljanje složenim kombinacijama opterećenja.

1. Rekapiranje ključnih točaka

Kroz ovaj vodič obuhvatili smo temeljne aspekte zbog kojih je kutni kuglični ležajevi kutni kontakt neophodni u modernim strojevima:

  • Razumijevanje dizajna: Definirali smo kugle kuglice kutnih kontakta po njihovoj sposobnosti da istovremeno upravljaju i radijalnim i aksijalnim opterećenjima, vođene njihovim kritičnim kontaktni kut . Istražili smo različite konfiguracije, uključujući jednokratni, dvoredni i kontaktni ležajevi s četiri točke , kao i ključna uloga dupleks aranžmani (DF, DB, DT) za poboljšanu krutost i opterećenje.
  • Ključne značajke i prednosti: Istaknuli smo njihove izvanredne mogućnosti u nosivost visokog opterećenja , učinkovito rukovanje složenim kombinacijama opterećenja. Njihov svojstveni dizajn omogućuje iznimno performanse velike brzine i doprinosi izvanrednom preciznost i krutost , minimiziranje otjecanja i odstupanja u kritičnim aplikacijama.
  • Različite aplikacije: Vidjeli smo kako su ti ležajevi vitalni u brojnim industrijama, od preciznosti potrebne u strojni alati and robotika u zahtjevna okruženja automobilski and zrakoplovstvo Komponente.
  • Materijali i proizvodnja izvrsnosti: Ispitali smo važnost odabira materijala, uključujući Krom čelik i nehrđajući čelik , i prednosti Keramičke opcije Za poboljšane performanse. Također smo se dotakli utjecaja raznih materijali za kavez I strogi Precizni proizvodni procesi koji osiguravaju kvalitetu i pouzdanost.
  • Najbolje prakse instalacije i održavanja: Na kraju smo naglasili da čak i najbolji ležajevi zahtijevaju odgovarajuće tehnike instalacije i marljiv lubrication kako bismo postigli svoj namjeravani životni vijek i pružili smo uvid u Rješavanje problema s uobičajenim problemima kako bi se spriječilo preranu kvar.

2. Budućnost kutnih kugličnih ležajeva kutnih kontakta

Putovanje kugličnih kugličnih ležajeva kutnih kontakta još nije kraj. Kako tehnologija nastavlja svoj nemilosrdni marš naprijed, predviđamo nekoliko ključnih događaja koji će dodatno poboljšati njihove mogućnosti i proširiti njihove aplikacije:

  • Napredni materijali: Očekujte kontinuiranu inovaciju u znanosti o materijalima, što dovodi do razvoja još lakših, jačih i više otpornih čelika i kompozita otpornih na temperaturu. Hibridni ležajevi s poboljšanim keramičkim komponentama postat će uobičajeniji, gurajući granice brzine i učinkovitosti uz smanjenje trenja i topline.
  • Poboljšana preciznost i performanse: Preciznost proizvodnje nesumnjivo će doseći nove visine, omogućujući ležajeve s još čvršćim tolerancijama i poboljšanim završnim obradama. To će omogućiti veće brzine rotacije, veće gustoće opterećenja unutar kompaktnijih dizajna i produženi operativni vijek.
  • Pametna tehnologija ležaja: Integracija "pametnih" značajki, poput ugrađenih senzora za praćenje temperature, vibracija i podmazivanja, postat će sve prevladavajuća. Ovaj tehnološki skok omogućit će vrlo precizan prediktivno održavanje , omogućujući operatorima da predvide i rješavaju potencijalne probleme prije nego što dovedu do skupih kvarova, optimizirajući na taj način i produžujući radni vijek trajanja ležajeva i strojeva koje podržavaju.

Kako industrije i dalje guraju granice brzine, preciznosti i učinkovitosti, kutni kontaktni kuglični ležajevi ostat će kritična tehnologija koja omogućava tehnologiju, koja se neprestano razvija kako bi ispunila sljedeću generaciju inženjerskih izazova.

Udio:
Prikaz odabranog ležaja

Prije nego počnete kupovati

Koristimo kolačiće prve i treće strane uključujući druge tehnologije praćenja izdavača trećih strana kako bismo vam pružili potpunu funkcionalnost naše web stranice, prilagodili vaše korisničko iskustvo, izvršili analitiku i isporučili prilagođeno oglašavanje na našim web stranicama, u aplikacijama i biltenima na internetu i putem platforme društvenih medija. U tu svrhu prikupljamo informacije o korisniku, obrascima pregledavanja i uređaju.

Klikom na "Prihvati sve kolačiće", prihvaćate ovo i slažete se da ove informacije dijelimo s trećim stranama, kao što su naši partneri za oglašavanje. Ako želite, možete nastaviti s "Samo potrebni kolačići". Ali imajte na umu da blokiranje nekih vrsta kolačića može utjecati na to kako možemo isporučiti prilagođeni sadržaj koji bi vam se mogao svidjeti.

Za više informacija i prilagođavanje opcija kliknite na "Postavke kolačića". Ako želite saznati više o kolačićima i zašto ih koristimo, posjetite našu stranicu Pravila o kolačićima u bilo kojem trenutku. Politika kolačića

Prihvati sve kolačiće Zatvori
