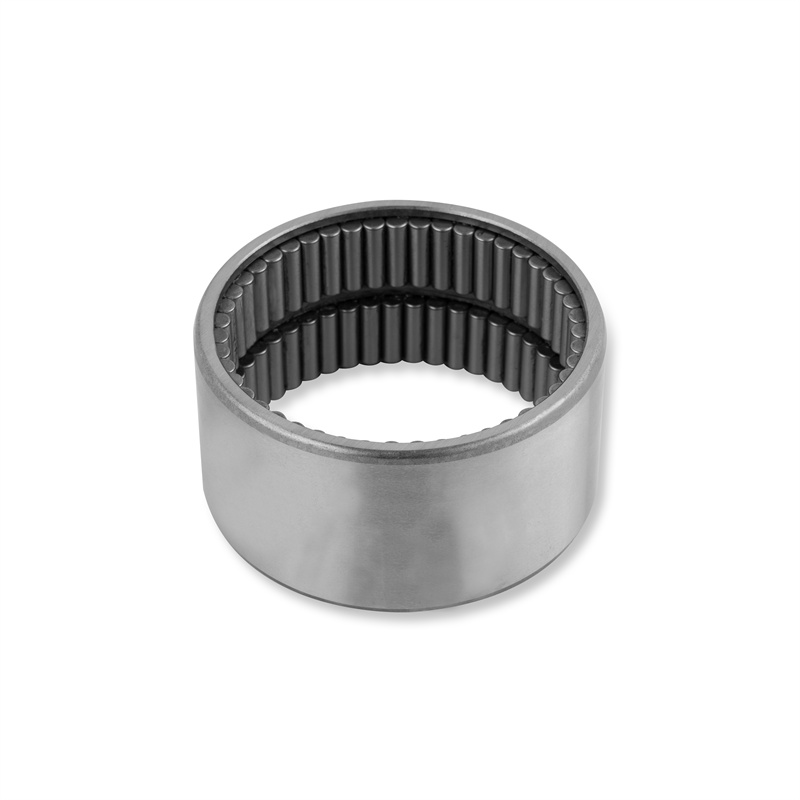

Vanjski prsten s potpuno opterećenim igličastim valjkastim ležajem unutarnjeg prstena ima otvor za ulje koji se može podmazati uljem iz otvora za ulje vanjskog prstena i ima dva zaštitna ruba, unutarnji prsten nema zaštitni rub, nema kavez, a unutarnji prsten, vanjski prsten i puni igličasti valjak mogu se ugraditi redom. Igličasti valjkasti ležaj s punim opterećenjem bez unutarnjeg prstena prikladni su za dijelove s ograničenom suhom radijalnom veličinom, a površina odgovarajućeg rukavca izravno se koristi kao površina kotrljanja, zahtijevajući da površinska tvrdoća nije niska suhog HRC60, vrijednost Ra hrapavosti površine je ne veliki 0,63 hm, sa ili bez unutarnjeg prstena, igličasti valjkasti ležaj s punim opterećenjem ne ograničava aksijalni pomak osovine ili kućišta.

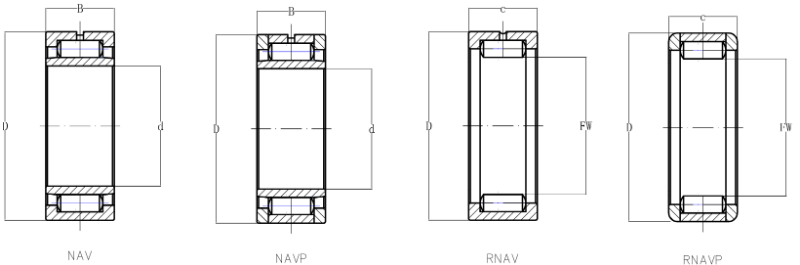

| Vratilo | Oznaka ležaja | Masa | Granične dimenzije | BasicLoadRating | Ograničenje brzine | |||||||||||||
| CurrentCode | Originalni kod | d | D | C | Dinamičan | Statički | Ulje | |||||||||||
| mm | g | mm | N | broj okretaja u minuti | ||||||||||||||
| 15 | NAV4902 | 4074902E |
| 15 | 28 | 13 |
|
|
| |||||||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | ||||||||||
|
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||||||||||
| 17 | NAV4903 | 4074903E |
| 17 | 30 | 13 |
|
|
| |||||||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | ||||||||||
|
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||||||||||
| 20 | NAV4904 | 4074904E |
| 20 | 37 | 17 |
|
|
| |||||||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | ||||||||||
| NAV203620.5 |
|
| 20 | 36 | 20.5 |
|
|
| ||||||||||
| NAV204 |
|
| 20 | 47 | 14 |
|
|
| ||||||||||
| 24 | NAV24668.1 |
|
| 24 | 66 | 8.1 |
|
|
| |||||||||
| 25 | NAV4905 | 4074905E |
| 25 | 42 | 17 |
|
|
| |||||||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | 23000 | 34600 | 2600 | ||||||||||
| NAV205 |
|
| 25 | 52 | 15 |
|
|
| ||||||||||
| 30 | NAV4906 | 4074906E |
| 30 | 47 | 17 |
|
|
| |||||||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | ||||||||||
| 35 | NAV4907 | 4074907E |
| 35 | 55 | 20 |
|
|
| |||||||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | ||||||||||
| 40 | NAV4908 | 4074908E |
| 40 | 62 | 22 |
|
|
| |||||||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | ||||||||||
| 45 | NAV4909 | 4074909E |
| 45 | 68 | 22 |
|
|
| |||||||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | ||||||||||
| 50 | NAV4910 | 4074910E |
| 50 | 72 | 22 |
|
|
| |||||||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | ||||||||||
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 | |||||||||
| 60 | NAV4912 | 4074912E |
| 60 | 85 | 25 |
|
|
| |||||||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | ||||||||||
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 | |||||||||
| 70 | NAV4914 | 4074914E |
| 70 | 100 | 30 |
|
|
| |||||||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | ||||||||||
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 7280 | 1800 | 900 | |||||||||
| 80 | NAV4916 | 4074916E |
| 80 | 110 | 30 |
|
|
| |||||||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | ||||||||||
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 | |||||||||
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 |
|
|
| |||||||||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 |
|
|
| |||||||||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 |
|
|
| |||||||||
| 160 | NAV4832 | 4074832 |
| 160 | 200 | 40 |
|
|
| |||||||||
| 190 | NAVl90X245X42 |
|
| 190 | 245 | 42 |
|
| | |||||||||
| Vratilo | Oznaka ležaja | Masa | Granične dimenzije | BasicLoadRating | Ograničenje brzine | ||||||||||||
| CurrentCode | Originalni kod | Fw | D | C | Dinamičan | Statički | Ulje | ||||||||||
| mm | g | mm | N | broj okretaja u minuti | |||||||||||||
| 20 | RNAV4902 | 4084902E |
| 20 | 28 | 13 | 10800 | 29800 | 4500 | ||||||||
| 21.87 | RNAV4002 | 4084102 | 45 | 21.87 | 32 | 17 |
|
|
| ||||||||
| 22 | RNAV4903 | 4084903E |
| 22 | 30 | 13 |
|
|
| ||||||||
| 24.3 | RNAV4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | ||||||||
| 25 | RNAV4904 | 4084904E |
| 25 | 37 | 17 |
|
|
| ||||||||
| 28.7 | RNAV4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | ||||||||
| 30 | RNAV4905 | 4084905E |
| 30 | 42 | 17 |
|
|
| ||||||||
| 33.5 | RNAV4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | ||||||||
| 35 | RNAV4906 | 4084906E |
| 35 | 47 | 17 |
|
|
| ||||||||
| 40.1 | RNAV4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | ||||||||
| 42 | RNAV4907 | 4084907E |
| 42 | 55 | 20 |
|
|
| ||||||||
| 45.9 | RNAV4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | ||||||||
| 48 | RNAV4908 | 4084908E |
| 48 | 62 | 22 |
|
|
| ||||||||
| 51.6 | RNAV4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | ||||||||
| 52 | RNAV4909 | 4084909E |
| 52 | 68 | 22 |
|
|
| ||||||||
| 57.4 | RNAV4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | ||||||||
| 58 | RNAV4910 | 4084910E |
| 58 | 72 | 22 |
|
|
| ||||||||
| 62.1 | RNAV4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | ||||||||
| 69.8 | RNAV4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | ||||||||
| 68 | RNAV4912 | 4084912E |
| 68 | 85 | 25 |
|
|
| ||||||||
| 74.6 | RNAV4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 | ||||||||
| 80.3 | RNAV4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | ||||||||
| 80 | RNAV4914 | 4084914E |
| 80 | 100 | 30 |
|
|
| ||||||||
| 88 | RNAV4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 | ||||||||
| 93.7 | RNAV4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | ||||||||
| 90 | RNAV4916 | 4084916E |
| 90 | 110 | 30 |
|
|
| ||||||||
| 100.3 | RNAV4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | ||||||||
| 104.8 | RNAV4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | ||||||||
| 105 | RNAV4918 | 4084918E |
| 105 | 125 | 35 |
|
|
| ||||||||
| 110 | RNAV4919 | 4084919E |
| 110 | 130 | 35 |
|
|
| ||||||||
| 115 | RNAV4920 | 4084920E |
| 115 | 140 | 40 |
|
| | ||||||||
